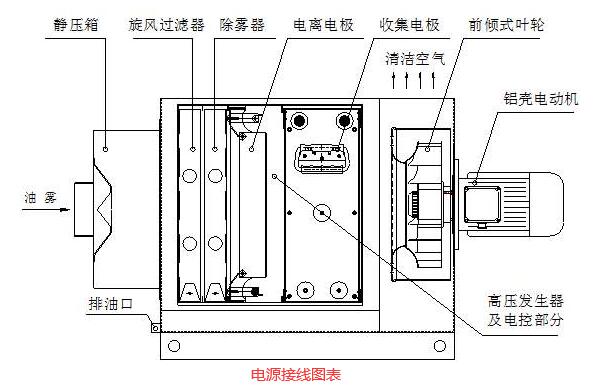

靜電油煙凈化器接線實圖，我們可以很清楚的掌握到油煙凈化器的關鍵構件包含開關電源、靜電場和機箱外殼。油煙凈化器的內部布線是對全部設備工作中造成危害的一步。油煙凈化器內部布線假如產生不正確便會造成 不工作中和機器設備短路故障、毀壞的狀況。

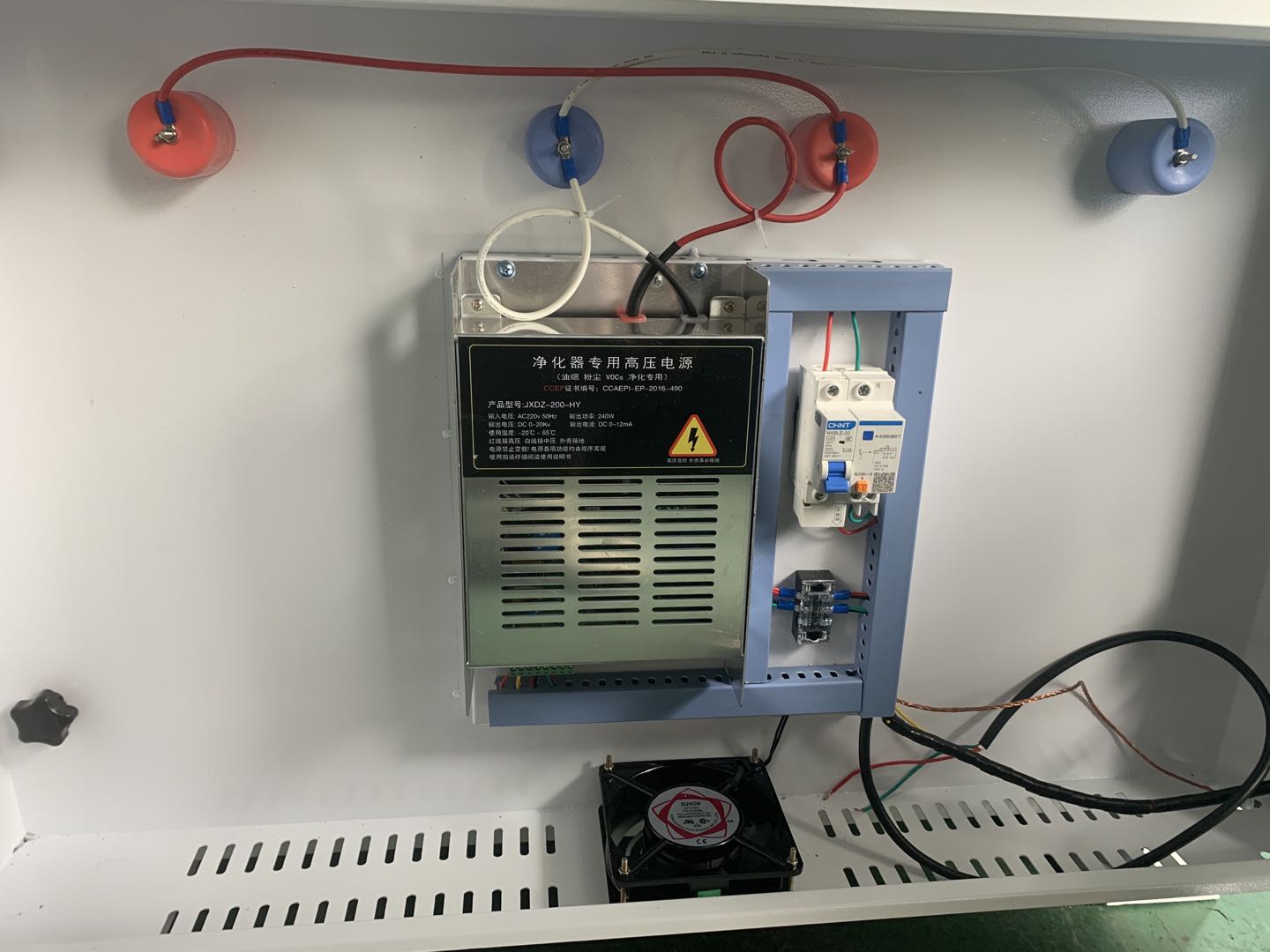

依據照片我們可以見到油煙凈化器內部開關電源聯接靜電場的整線色調關鍵有二種色調。在其中鮮紅色的是高壓電線，白的是底壓線，鮮紅色線聯接的接線頭相匹配的是靜電場的髙壓區，白線聯接的接線頭相匹配的靜電場的底壓區，（之上的布線只對于高壓低壓靜電場的油煙凈化器）。

這兒特別注意的是，許多 客戶需求在安裝油煙凈化器前早已裝好啦排油煙管道，當風頻不可以變化，油煙凈化器的方位不可以更改的情況下就必須油煙凈化器的進通風口，此刻靜電場的高壓低壓區也會更改，此刻油煙凈化器內部布線的部位也會相對的產生變化。但要是是鮮紅色高壓電線聯接靜電場髙壓區，白底壓線聯接靜電場底壓區，油煙凈化器就能一切正常工作中起來。
