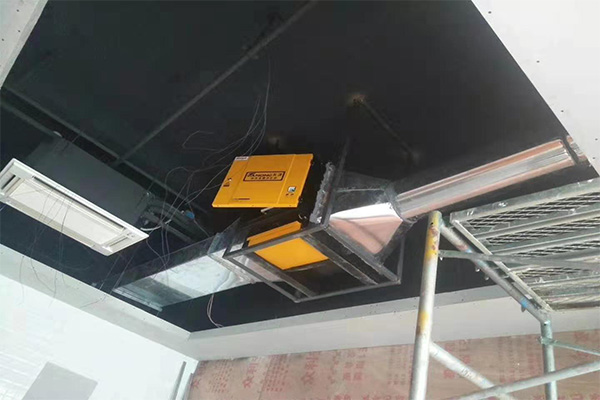

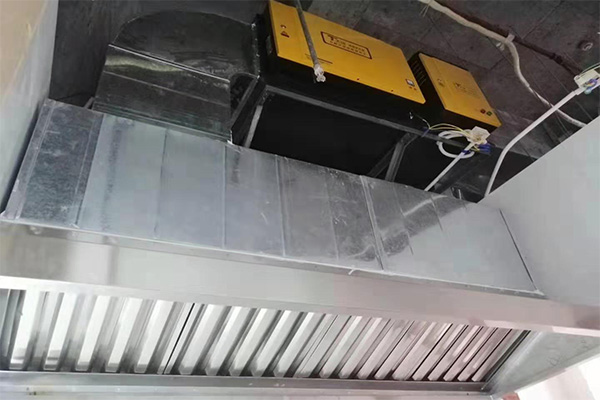

靜電式油煙凈化器安裝圖，靜電式油煙凈化器的電場使用圓筒蜂窩式結構，使靜電場能均勻地達到最大的平均電場強度，極大的增加了電場凈化面積，使電場與油煙粒子結合作用的時間更長。

安裝步驟：

1.設定排風系統的排風量時，應相匹配油煙凈化器的額定值解決排風量，過小或過大的排風量都是危害油煙凈化器的清潔高效率。
2.油煙凈化器應確保水準置放，不然，會造成集油盤里的污油會灌進通風管道內，或在加點油時沒法排污整潔。
3.通風管道應設定風力為8~10m/S，過快或太慢的風力也會危害油煙凈化器的凈化率。4.彎管中心線半經≥1.5D?(半經<1.5D，變徑管中的空氣阻力會加倍擴大，危害管路中的風力排風量。)
5.由小增大的變徑管的圓弧與中心線交角≦7°，由大縮小的變徑管圓弧與中心線交角≦15°(若不符合條件，可安裝引流板，不然危害油煙凈化器實際效果，造成凈化率不合格)。6.在聯接由小增大變徑管以前，應設定一段≥2.5D的接管(若不符合條件，可設定氣旋均布板和引流板，不然，氣旋涌進過快，造成油煙凈化器不完全)；
7.離心風機必須配備減震器，降低機器設備振動和噪聲；
8.離心風機的進氣口和通風口都必須選用導電軟連接；

9.做為大中型家用電器，油煙凈化器務必電線接頭(紅、綠線接220V交流電流，黃綠色線連電線接頭)

常見問題：

1、油煙凈化器必須和管路緊閉的連接，起吊非常容易出現高寬比誤差，將會會由于1-2cm的誤差造成返修重新安裝。
2、假如密封性關不緊，可能會致使油煙凈化器活性氧泄漏，造成餐廳廚房臭味大。
3、不利中后期清理維護保養，靜電場極片不易取下，危害餐廳廚房工作。
